Enceintes 2 voies ou 3 voies – Guide de conception des enceintes multivoies

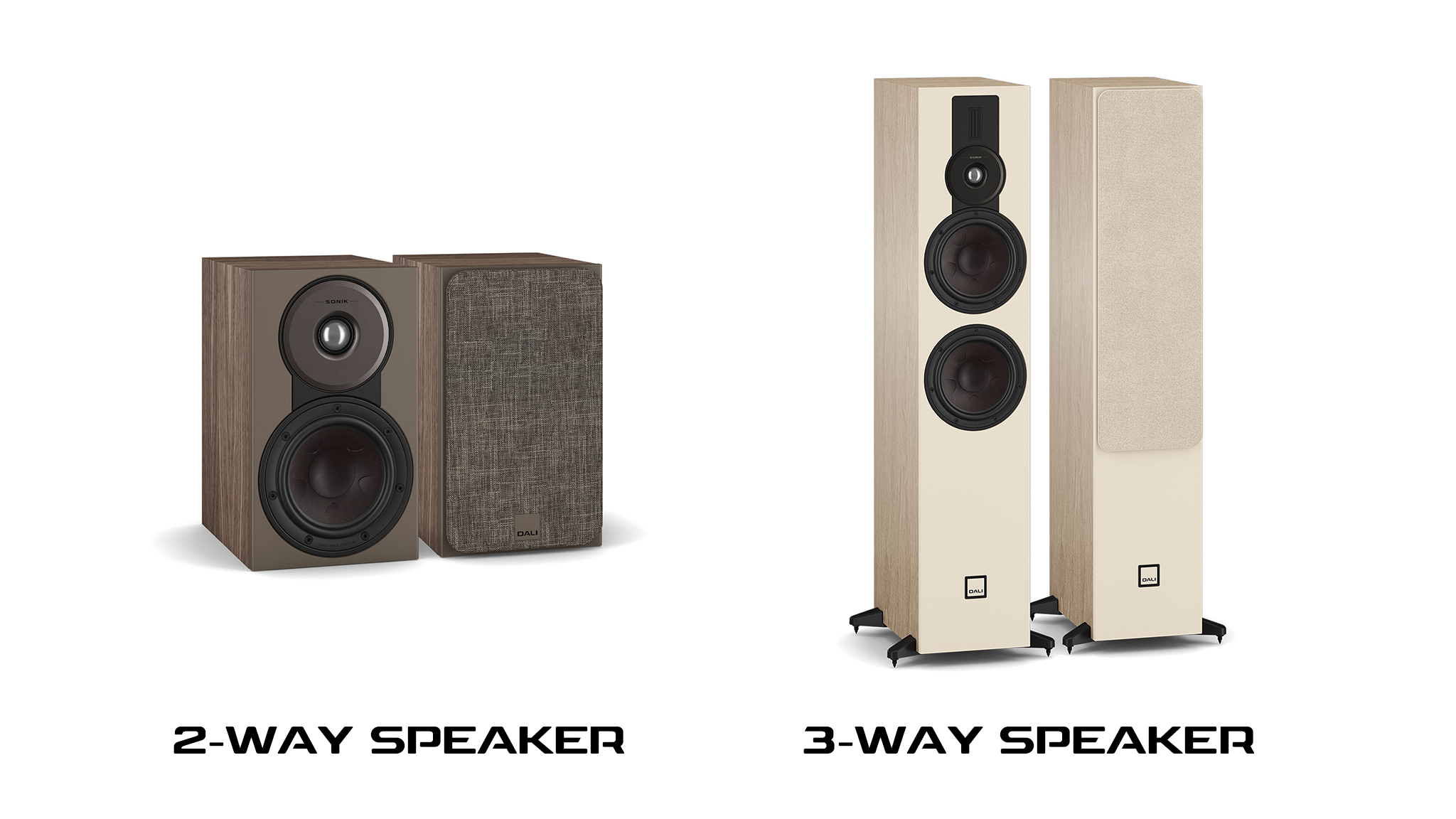

Qu'est-ce qu'une enceinte 2 voies ?

En particulier pour les enceintes d'entrée de gamme, la conception d'enceinte 2 voies est la norme, avec un woofer et un tweeter couvrant toute la plage de fréquences. Le tweeter reproduit les fréquences les plus élevées, tandis que le woofer prend en charge les médiums et les basses, ou les médiums/graves. Le tweeter est généralement monté au-dessus du woofer, car il produit généralement des ondes sonores plus directives et doit donc se situer à hauteur d'oreille de l'auditeur ou à proximité. Il est toutefois utile de rapprocher les deux haut-parleurs afin de faciliter leur intégration, et cela permet aussi de créer des enceintes plus compactes.

La fréquence de coupure entre les deux haut-parleurs varie selon leurs caractéristiques. Toutefois, dans les conceptions 2 voies simples, elle se situe généralement autour de 2–3 kHz, ce qui assure une transition fluide entre le tweeter et le woofer.

Parmi les avantages, les conceptions 2 voies sont relativement simples et abordables. Il est également assez simple de faire fonctionner les deux haut-parleurs en phase, pour une excellente intégration. Leur limite est qu'une telle conception sollicite fortement les capacités dans le médium des deux haut-parleurs, les poussant souvent près des limites de leur plage de fréquences naturelle.

Qu'est-ce qu'une enceinte 3 voies ?

La solution aux compromis d'une conception 2 voies consiste à ajouter un haut-parleur entre les unités de hautes et de basses fréquences, créant une enceinte 3 voies avec une configuration woofer + médiums + tweeter. L'un des inconvénients des conceptions 3 voies est leur coût plus élevé et la nécessité d'une façade plus grande. En effet, le haut-parleur de médiums est traditionnellement placé entre le tweeter et le woofer, ce qui impose une enceinte globalement plus grande.

Cependant, pour de nombreux concepteurs, les avantages d'une conception 3 voies l'emportent sur ses inconvénients, car elle évite de pousser le tweeter et le woofer à leurs extrêmes pour « se rejoindre au milieu ». L'ajout d'un haut-parleur de médiums permet à l'enceinte d'offrir une meilleure définition et davantage de clarté dans la région de fréquences essentielle couvrant les voix et les instruments. Le haut-parleur de médiums couvre généralement les fréquences de 200–500 Hz à 2–4 kHz, permettant également au tweeter et au woofer de fonctionner sur une plage plus restreinte. Toutefois, il convient de concevoir soigneusement le filtre de ces enceintes plus complexes afin d'assurer une intégration et des caractéristiques de phase correctes.

Au-delà de 3 voies : configurations multivoies avancées

Nous avons établi que l'ajout d'un haut-parleur de médiums dédié peut offrir les avantages d'une réponse plus homogène des haut-parleurs et d'une meilleure intégration entre eux. Cependant, certaines enceintes vont encore plus loin : ces systèmes d'enceintes multivoies ajoutent des haut-parleurs supplémentaires dédiés à des bandes de fréquences spécifiques. Les haut-parleurs peuvent ainsi être plus précisément adaptés à leur tâche et étendre la plage de fréquences de l'ensemble, par exemple avec des supertweeters fonctionnant au-delà de la plage habituelle des hautes fréquences, ou des haut-parleurs de graves dédiés aux fréquences très basses.

Ajoutez l'un de ces éléments et vous créez un système 4 voies, ou ajoutez des haut-parleurs d'extension dans les hautes et les basses fréquences et vous obtenez théoriquement une conception 5 voies. Toutefois, il est plus courant de faire se chevaucher les rôles des haut-parleurs dans la conception du filtre, en répartissant le signal d'entrée entre eux pour créer ce que l'on appelle un système 4½ voies.

Les avantages de ces conceptions multivoies avancées s'entendent clairement en termes de clarté accrue, mais elles sont généralement réservées aux conceptions haut de gamme, en raison de leur complexité, notamment celle du filtre, et de leur coût. Elles augmentent également la taille physique du coffret nécessaire pour accueillir tous ces haut-parleurs. On peut aussi considérer que les avantages de telles conceptions ne seront perceptibles que dans des systèmes haut de gamme à très haute résolution.

Que signifie « ½ voie » dans la conception d'enceintes ?

L'idéal théorique serait une enceinte multivoies disposant d'une sortie de filtre dédiée à chaque haut-parleur : trois haut-parleurs donneraient ainsi une enceinte 3 voies, quatre haut-parleurs une enceinte 4 voies, et ainsi de suite. Pourtant, vous rencontrerez probablement des enceintes décrites comme étant à 2½, 3½ ou même 4½ voies. Alors, de quoi s'agit-il ?

Dans l'une de ces conceptions « -½ voie », l'enceinte conserve un filtre, disons, de conception 3 voies, mais peut comporter un tweeter, un haut-parleur de médiums et deux woofers. Les deux unités de graves sont alimentées par la même « branche » ou sortie du filtre, mais l'un des deux haut-parleurs de graves est réglé pour ne reproduire que la partie inférieure de la plage de fréquences de l'autre. Cela se fait généralement à l'aide d'une inductance supplémentaire en série avec l'un des woofers, qui le fait s'atténuer à une fréquence plus basse que l'autre, renforçant ainsi la restitution des basses inférieures, mais pas la fréquence la plus basse que l'enceinte peut reproduire.

Cette conception ½ voie a souvent pour rôle de renforcer la restitution des basses grâce à un procédé appelé compensation du baffle step. Elle corrige l'effet selon lequel les basses fréquences, en raison de leurs longueurs d'onde plus importantes, contournent les bords du coffret de l'enceinte et se perdent par rapport à la projection vers l'avant des fréquences plus élevées.

Principales différences et compromis

Maintenant que nous avons examiné les différences entre les conceptions d'enceintes 2 voies et 3 voies, les avantages théoriques d'une conception 3 voies se vérifient-ils toujours à l'écoute ?

Les avantages d'une conception 3 voies distincte par rapport à une enceinte 2 voies devraient être évidents : chacun des trois haut-parleurs fonctionne dans la plage de fréquences où il délivre le son le plus pur. Vous devriez bénéficier d'une meilleure clarté, d'une image stéréo améliorée ainsi que d'une extension accrue dans les basses et les aigus. En particulier, la présence d'un haut-parleur de médiums dédié signifie que l'unité de graves n'a pas à monter pour couvrir une plus grande partie de la bande vocale et instrumentale et peut être réglée plus bas afin d'offrir plus d'ampleur et de matière. Avec une conception 3½ voies, les woofers peuvent être doublés, l'un d'eux étant réglé pour les basses vraiment profondes.

L'ajout de haut-parleurs améliore également la tenue en puissance et la sensibilité. Le système nécessite ainsi moins de puissance d'amplification pour atteindre le même niveau de sortie, réduisant la sollicitation de l'amplificateur comme des enceintes. Logiquement, cela devrait aussi contribuer à prolonger leur durée de vie.

Cependant, cela implique généralement des coffrets plus grands, non seulement pour accueillir le ou les haut-parleurs supplémentaires sur la façade, mais aussi pour créer des volumes distincts au sein du coffret dans lesquels chaque haut-parleur peut fonctionner. Les filtres sont également plus complexes et plus coûteux. Ainsi, bien qu'il existe quelques enceintes 3 voies relativement compactes, cette configuration est généralement plus répandue dans les grandes enceintes colonnes.

Qu'est-ce qui compte le plus : le prix ou le nombre de haut-parleurs ?

Bien qu'une enceinte 3 voies présente des avantages théoriques et pratiques, l'enceinte 2 voies moderne est un concept très abouti. Une enceinte 2 voies bien conçue peut utiliser de meilleurs haut-parleurs, filtres et coffrets qu'une enceinte 3 voies au même prix, ce qui peut donner un son plus net et plus précis.

De plus, les enceintes 3 voies aux contraintes budgétaires peuvent souffrir d'une mauvaise intégration du filtre et de composants de qualité inférieure dans les haut-parleurs et le filtre, entraînant un médium moins défini et une image sonore moins cohérente.

Cependant, lorsque l'on compare des conceptions de qualité égale, le haut-parleur de médiums dédié d'une enceinte 3 voies offre généralement une séparation des fréquences plus précise et une meilleure dynamique.

En conclusion, ne vous fiez pas au seul nombre de haut-parleurs : une conception 2 voies utilisant des composants de meilleure qualité peut mieux répondre à vos besoins qu'une enceinte 3 voies au même prix. Il est donc important d'écouter et de comparer les modèles dans votre gamme de budget.

Considérations sur la qualité sonore

Le principal avantage des enceintes dotées de davantage de haut-parleurs n'est pas simplement que plus de haut-parleurs signifient plus de son, ou même un son plus fort : augmenter leur nombre permet plutôt de mieux optimiser chacun pour la tâche qui lui est destinée. Chaque haut-parleur couvre une plage de fréquences limitée et le pousser près de ses limites peut nuire aux performances globales : le maintenir bien dans sa « zone de confort » apportera une plus grande clarté sonore, qui offrira à son tour une image sonore plus précise et une scène sonore stéréo plus définie, autrement dit davantage de musique.

En particulier, un haut-parleur de médiums dédié améliorera la précision des voix et des instruments, avec une plus grande clarté grâce à un haut-parleur conçu pour reproduire ces fréquences, plutôt que de les placer dans la zone de coupure entre le tweeter et le haut-parleur de médiums/graves d'une conception 2 voies.

En prenant également en charge une partie des fréquences supérieures de médiums/graves, une telle conception permet au woofer d'être « réglé plus bas » pour améliorer l'extension des basses, qui peut encore être améliorée en ajoutant un woofer supplémentaire dans une conception 3½ voies.

Alignement de phase et son importance

Quelle que soit la configuration d'une enceinte, il est important de préserver l'alignement de phase entre les haut-parleurs, en veillant à ce qu'ils soient tous, tweeters, médiums et haut-parleurs de médiums/graves ou woofers, en mouvement synchronisé. L'un des problèmes liés au filtrage utilisé dans un filtre qui répartit le signal d'entrée entre les haut-parleurs est qu'il peut inverser, ou au moins décaler, le signal envoyé aux différents haut-parleurs. En simplifiant beaucoup, cela pourrait conduire le woofer, par exemple, à fonctionner dans le sens opposé à celui du tweeter dans une enceinte 2 voies : le woofer « aspire » tandis que le tweeter « souffle ». Les signaux des deux haut-parleurs peuvent alors s'annuler mutuellement, compromettant la cohérence du son et donc l'image sonore d'une paire d'enceintes. Il faut donc concevoir soigneusement le filtre pour compenser ces décalages de phase. Et, bien entendu, ce qui peut poser problème dans un simple filtre 2 voies devient encore plus complexe à mesure que des étages sont ajoutés au filtre dans les conceptions d'enceintes multivoies.

Comment choisir la bonne configuration d'enceintes

De nombreux facteurs entrent en jeu pour choisir des enceintes adaptées à vos besoins, et tout guide d'achat d'enceintes devrait inclure des critères allant au-delà de votre budget et de la taille de votre pièce.

Même s'il peut être tentant d'acheter les plus grandes enceintes que votre budget permet ou la conception multivoies la plus impressionnante visuellement, il peut être plus judicieux d'investir la même somme dans une enceinte plus compacte et de meilleure qualité, qui pourra très bien donner de meilleurs résultats, en particulier si votre pièce est relativement petite.

Certes, si vous aimez le rock centré sur les basses ou l'EDM, voire les grandes œuvres orchestrales ou lyriques, l'extension supplémentaire des basses offerte par les conceptions 3 voies ou des configurations encore plus complexes peut être séduisante. Cependant, demandez-vous aussi si des enceintes plus grandes ne risquent pas de surcharger votre pièce, ce qui entraînerait des basses excessives et incontrôlables. Il peut être préférable d'opter pour une conception 2 voies plus simple et de qualité, puis d'ajuster l'extension des basses à l'aide d'un caisson de basses actif, qui vous permettra d'adapter les basses fréquences à votre pièce et à vos goûts.

Enfin, demandez-vous si votre amplification actuelle est suffisamment performante pour révéler toutes les qualités d'une enceinte multivoies complexe : si vous avez un faible pour ces grandes enceintes colonnes 4½ voies, il vous faudra peut-être envisager une amélioration côté amplification.

Conclusion

Vous devriez désormais mieux comprendre les principes de la conception d'enceintes multivoies et pouvoir choisir entre ces conceptions plus complexes et des enceintes 2 voies plus simples et compactes.

Oui, les enceintes dotées d'un haut-parleur de médiums dédié tendront à mieux révéler le caractère et les textures des voix et des instruments, mais ne faites pas de compromis sur la qualité : la logique veut qu'une conception 2 voies utilise des composants de meilleure qualité qu'un modèle 3 voies au même prix. Et des enceintes plus complexes, équipées par exemple de haut-parleurs de graves supplémentaires, peuvent tout simplement être trop grandes pour votre pièce, même si votre amplification est capable d'exploiter leurs avantages.

La réponse, avant tout, est d'écouter, d'écouter, puis d'écouter encore. Essayez les enceintes que vous envisagez avec la musique que vous aimez, avec le type de système que vous utilisez et, idéalement, dans une pièce semblable à la vôtre. L'effort en vaut la peine et vous pourriez être surpris de découvrir ce que vos oreilles, et pas seulement vos yeux, vous indiquent comme étant le meilleur choix pour vous.

Découvrez les enceintes multivoies DALI haute qualité

DALI propose une gamme réputée d'enceintes colonnes, d'enceintes compactes et d'enceintes d'installation personnalisée, avec différentes conceptions multivoies pour toutes les pièces et tous les budgets. Pour en savoir plus, trouvez votre revendeur DALI le plus proche ici et découvrez par vous-même l'authentique son DALI.

Questions fréquemment posées (FAQ)

• Les enceintes 2 voies ou 3 voies sont-elles meilleures pour les basses ?
  Une enceinte 3 voies offre généralement de meilleures basses qu'une conception 2 voies, car elle dispose d'un woofer dédié aux basses fréquences. Dans une enceinte 2 voies, le woofer prend aussi en charge les médiums, ce qui limite les basses profondes.

• Les enceintes 4 voies en valent-elles la peine ?
  Dans un système suffisamment révélateur, oui, les enceintes 4 voies valent chaque centime. Elles permettent à chaque section de l'enceinte d'exprimer tout son potentiel, offrant un son couvrant une plage de fréquences plus étendue et plus précis.

• Que signifie 4½ voies ?
  Une enceinte 4½ voies est essentiellement un système 4 voies doté d'un haut-parleur de graves supplémentaire dont la plage se chevauche en partie. Le filtre envoie les fréquences les plus profondes uniquement à ce woofer additionnel, tandis que les autres haut-parleurs prennent en charge les aigus, les médiums, les basses supérieures et les basses inférieures. Le « ½ » indique que le haut-parleur supplémentaire ne couvre pas une bande complète et distincte : il renforce simplement l'extrême grave pour lisser la réponse et éviter la perte de basses due à l'effet de baffle step.

• Une enceinte 2 voies peut-elle sonner aussi bien qu'une enceinte 3 voies ?

  Oui, une enceinte 2 voies peut sonner aussi bien qu'une enceinte 3 voies, surtout au même prix. Une enceinte 2 voies bien construite utilise souvent des haut-parleurs et des composants de filtre de meilleure qualité, tandis qu'une enceinte 3 voies abordable peut faire des compromis sur la qualité des composants.

• Ai-je besoin d'un caisson de basses avec des enceintes 3 voies ou 4 voies ?

  Vous n'avez pas forcément besoin d'un caisson de basses avec des enceintes 3 voies ou 4 voies, car elles étendent déjà la restitution des basses. Toutefois, en ajouter un peut offrir un grave plus ferme et mieux maîtrisé, tout en permettant à vos enceintes principales de moins travailler. En termes simples, vous entendrez des basses plus profondes, plus nettes et plus naturelles, même à faible volume.
